基桩低应变反射波法完整性检测
- 符合标准
-
《建筑基桩检测技术规范》(JGJ 106-2014) 《既有建筑地基基础检测技术规程》JGJ/T 422-2018 《公路工程基桩动测技术规程》(JTG/T F81-01-2004) 《公路工程基桩检测技术规程》(JTG/T 3512-2020) 《铁路工程基桩检测技术规程》(TB 10218-2019) 《建筑地基基础检测规范》(DBJ/T 15-60-2019)广东省 《建筑地基检测技术规范》(JGJ 340-2015) 《Standard Test Method for Low Strain Impact Integrity Testing of Deep Foundations》(ASTM D5882-16)

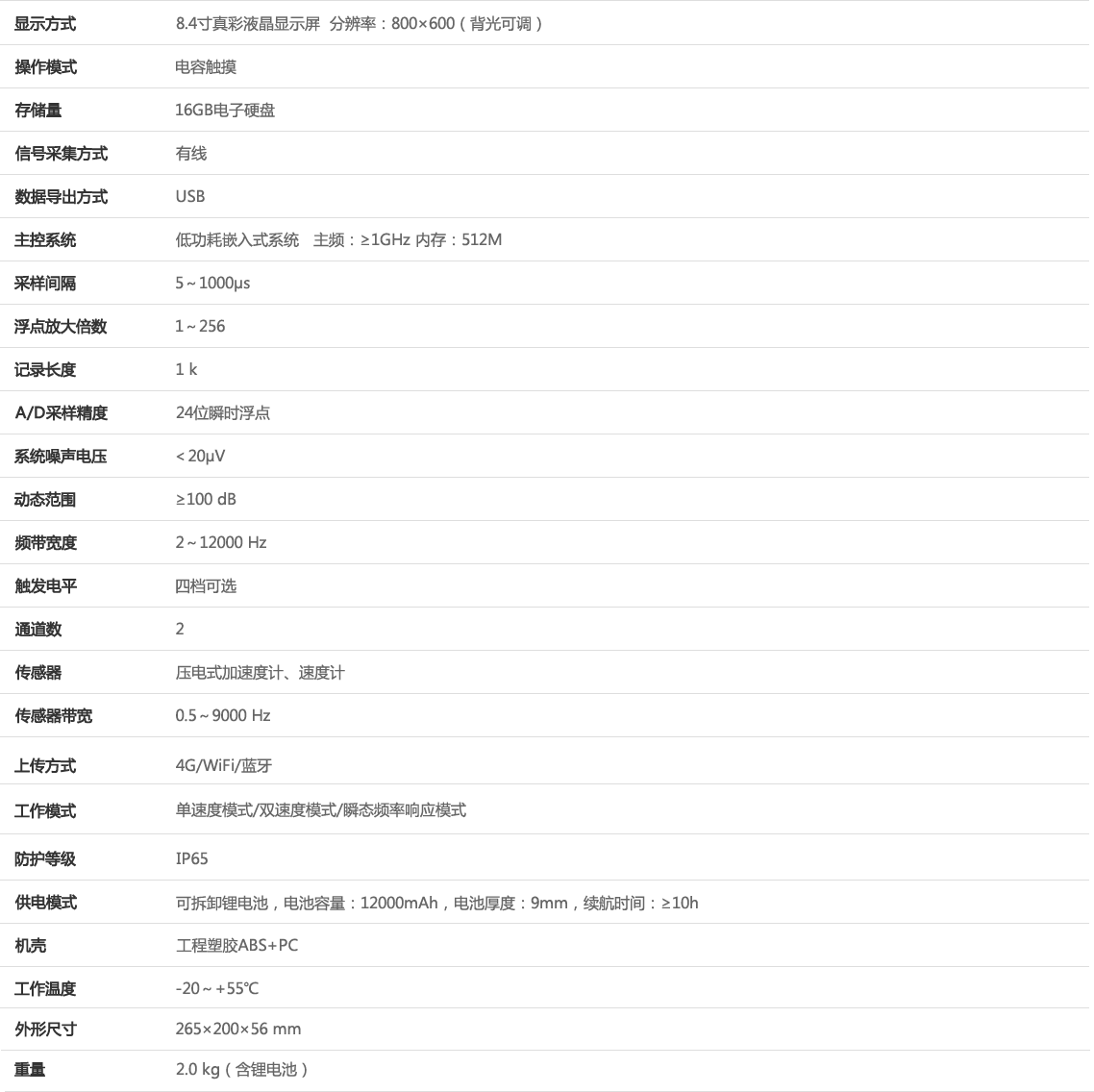

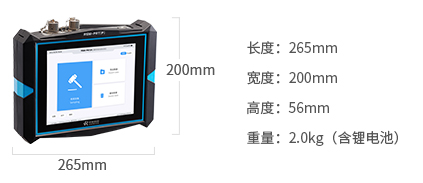

- 规格重量
- 软件特点
-
1、 支持多道采集信号平均叠加分析 2、 可对曲线信号进行放大、平移、旋转、滤波、指数放大等处理 3、 具备频域分析功能,整桩频率及缺陷频率计算方便快捷 4、具有一键分析功能,可在一定范围内自动判读桩底位置 5、 分析操作可以进行批处理操作,节省同类型桩相同分析操作的工作量 6、软件支持强大的快捷键操作,大大提升工作效率 7、支持多种样式的报告输出,可选择报告内容。输出方式支持图片、打印、文档等多种形式 8、软件界面美观,操作便捷,赏心悦目
- 软件著作权
-
2013SR148551 2015SR250085
- 技术特点
-
1、独创瞬时浮点放大技术,兼顾强、弱信号采集不失真; 2、具有浅部缺陷三维修正功能,缺陷定位准确; 3、可实现现场多锤叠加,信号平均,实时保存分析结果; 4、采样间隔可手动调节,信号时程曲线可任意压缩、展开; 5、现场分析实现指数放大倍数调节和指数放大起始位置调整; 6、现场分析可计算、标识缺陷位置,精确至0.01m; 7、可配置多种进口加速度传感器; 8、工业级电容触摸屏,触感柔和,操作流畅精准,适应强光环境。 9、机身采用工程塑胶ABS+PC、耐高温阻燃材料,抗冲击性能高。 10、IP65级防尘防水设计,无惧恶劣环境。 11、实时监控无线上传,支持4G、WiFi、蓝牙方式,实现智能云检测。 12、内置4G模块,可实现软件在线一键升级。 13、9mm超薄大容量电池,电池可拆卸,保证野外工作不间断。 14、软件全新升级,操控界面更友好、便捷。
- 参编相关规范
-
《建筑基桩检测技术规范》(JGJ106-2014) 《既有建筑地基基础检测技术规程》JGJ/T422-2018 《基桩动测仪》JG/T 518-2017 《基桩低应变仪》JJG 145-2020
-
- 低应变检测中的双速度法的原理及检测方法?
双速度法主要是用于有部分桩身外露的桩,在桩身不同高度安装两个加速度传感器,通过高度差与波形走势差计算出桩身波速;另外也可以根据两个加速度测试的速度曲线计算得到上行波曲线,通过上行波曲线来评价下部的反射(计算上行波一块主要应用在既有建筑物或者上部带承台桩的检测)。
-
- 桩底信号不明显或无信号反应,原因是什么?如是操作不当应怎样避免?
- 1、锤击能量不够,需要换取更重的力棒重新检测;2,桩长过长,超出低应变的检测范围;3,桩身缺陷过多或太大,能量损失太大,也能造成桩底无信号的现象。操作:处理好桩头,选取合适的大小材质的锤,敲击时干脆利索。4、桩底持力层的阻抗跟桩身阻抗接近,且桩底粘结良好,是测不到桩底反射的,但是桩身如果有缺陷还是能够体现出来的
-
- 在有的波形不好的情况下,首波难以确定,一般通过上下两点来判读首波位置,对吗?
- 针对这种情况有两个原因:1、桩本身有缺陷,2、操作不规范(例如提升速度过快)或者探头碰撞声测管。建议出现这样的问题,在现场要确认并重新采样以便落实问题原因,以免引起不必要的误判。
-
- 低应变检测结果判定III类和II类桩的情况?
- 按照规范JGJ106-2014有明确的说明:II类桩,桩身有轻微的反射波,桩底有反射波; III类桩,介于2类和4类之间。区分III类桩与II类桩,可以通过同向反射的幅度,反射的次数,结合周围地层的情况来综合处理,一般情况下,同样的地层中,同一深度同向反射幅度高的,缺陷肯定严重一些,能看到多次反射的肯定也严重一些。
-
- 桩无明显桩底信号,桩底怎么判定?
- 没有明显的桩底信号有几个原因:1、激振能量不足,应更换重量大的力棒敲击桩体,重新采样,按规范并结合地质条件综合判定。2、桩身缺陷影响,一般情况下,桩身出现两个及以上缺陷,没有桩底反射。3、桩底持力层的阻抗跟桩身阻抗接近,且桩底粘结良好,是测不到桩底反射的,但是桩身如果有缺陷还是能够体现出来的 当然,还有些情况,看不到桩底反射也是正常的,如: 软土地区的超长桩,长径比很大; 桩周土约束很大,应力波衰减很快; 桩身阻抗与持力层阻抗匹配良好; 桩身截面阻抗显著突变或沿桩长渐变; 预制桩接头缝隙影响。
-
- 低应变检测中采样间隔的设置是怎样的?
- 采样间隔是根据预设桩长及波速计算得来,满足规范要求时域记录的时间段长度应在2L/c后延续不少于5ms,时域信号采样点数不宜少于1024点。仪器端设置可选择自动,仪器会自动计算出合适的采样间隔。
-
- 低频和高频与锤击轻重是什么关系?
- 频率的控制主要影响因素是:锤头的硬度、桩顶的硬度,作用时间,作用面积,一般硬碰硬是高频,锤击时短促有力、干脆利索也一般是高频。质量越大,惯性越大;重心越高,持续时间越长,因此频率相对会低一些。同样,锤击越重,持续时间越长,频率或低一些,锤击比较轻,锤击干脆,则频率会高一些。
