- 应用领域
-
单索锚下锚下有效预应力检测 同束不均匀度的检测 同断面不均匀度的检测 可拓展检测整束锚杆锚下有效预应力
- 符合标准
-
1. 《公路桥梁锚下有效预应力检测技术规程》(T/CECS G:J51-01-2020) 2. 《公路桥涵施工技术规范》(JTG/T 3650-2020) 3. 《公路桥梁锚下有效预应力检测技术规程》(T/CECS G J51-01-2020) 4. 天津市公路工程建设标准《反拉法检测评定桥梁锚下有效预应力技术规程》(T JG F5003-2022) 5. 广西壮族自治区地方标准《公路桥梁有效预应力检测技术规程》(DB45/T 2324-2021) 6. 新疆维吾尔自治区地方标准《公路桥梁锚下有效预应力检测技术规范》(DB 65/T 4616-2022) 7. 山西省地方标准《公路桥梁锚口有效预应力检测技术规程》(DB14/T 1717-2018) 8. 贵州省标准《桥梁锚下预应力检测技术规程》(DBJ 52/T 106-2021) 9. 内蒙古自治区地方标准《公路桥梁施工期有效预应力检测技术规程》(DB15/T 2619-2022) 10.江西省地方标准《公路水运工程预应力张拉有效应力检测技术规程》(DB36/T 1136-2019) 11.安徽省地方标准《公路水运工程预应力张拉有效应力检测指南》(DB 34/T 3177-2018) 12.山东省地方标准《混凝土桥梁有效预应力无损检测技术规程》(DB 37/T 4384-2021) 13.青海省地方标准《高寒地区预应力混凝土桥梁孔道压浆和锚下预应力检测技术规程》(DB63 /T 2054-2022) 14.福建省地方标准《预应力锚杆(索)张拉及质量检测技术规程》(DB35/T 1412-2014) 15.云南省地方标准《桥梁有效预应力检测技术规程》(DB53/T 810-2016) 16.《重庆市市政基础设施工程预应力施工质量验收规范》(DBJ50/T-134-2017)
- 技术特点
-
1. 仪器采用反拉法对后张法预应力施工构件锚下有效预应力检测; 2. 安全度高,设定张拉初应力、设计张拉控制应力、张拉警戒值,分阶段控制加压,不同阶段赋予不同上限值双重保护控制; 3. 高度自动化:配备全自动换向直流油泵,无需手动换向,自动控制维荷加压、自动判断反拉终止应力; 4. 引导化操作流程:仪器智能引导操作,简单实用; 5. 高效工业级智能控制系统,操作稳定、控制灵活;可应对各种现场突发情况; 6. 适用于各种工况下的检测:现场油泵以及控制和采用60V直流油泵进行供电,无需现场电源,可适用于各种工况下的检测; 7. 仪器兼容型强,可配套现场千斤顶进行整束试验检测; 8. 支持数据上传。
- 软件特点
-

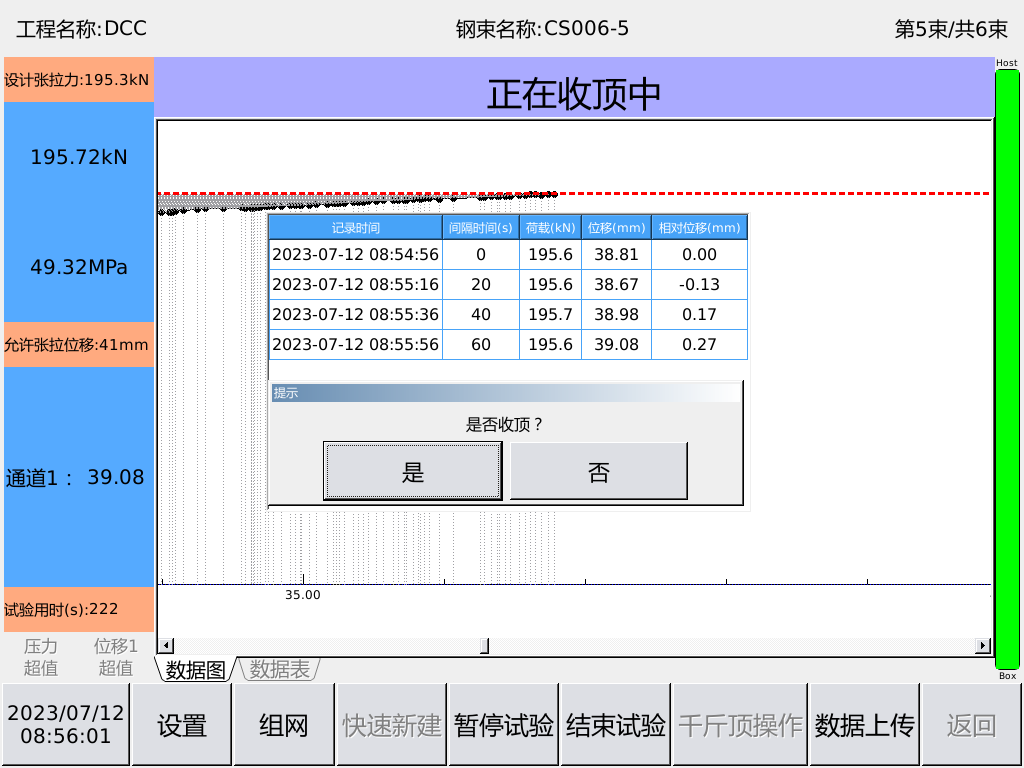

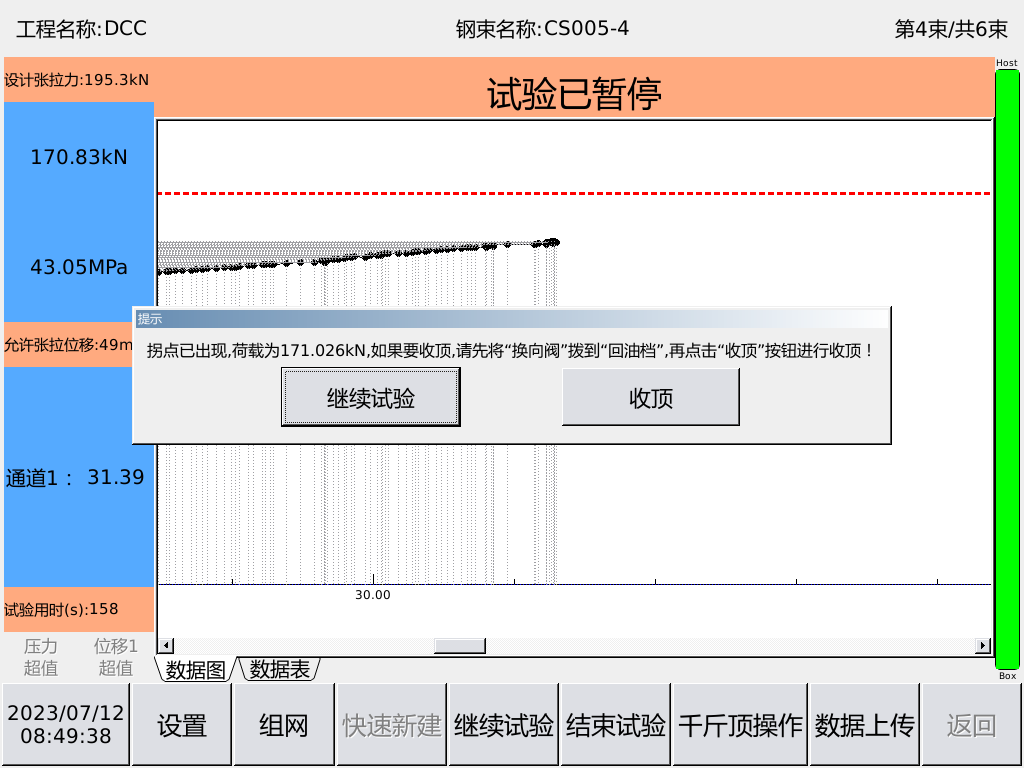

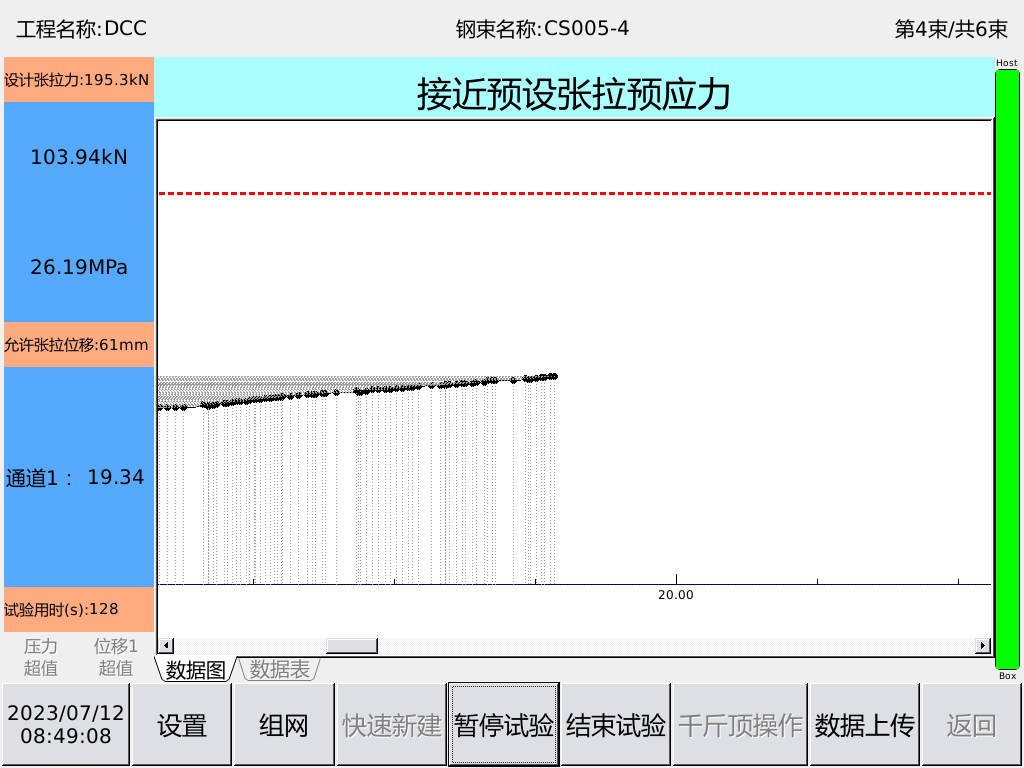

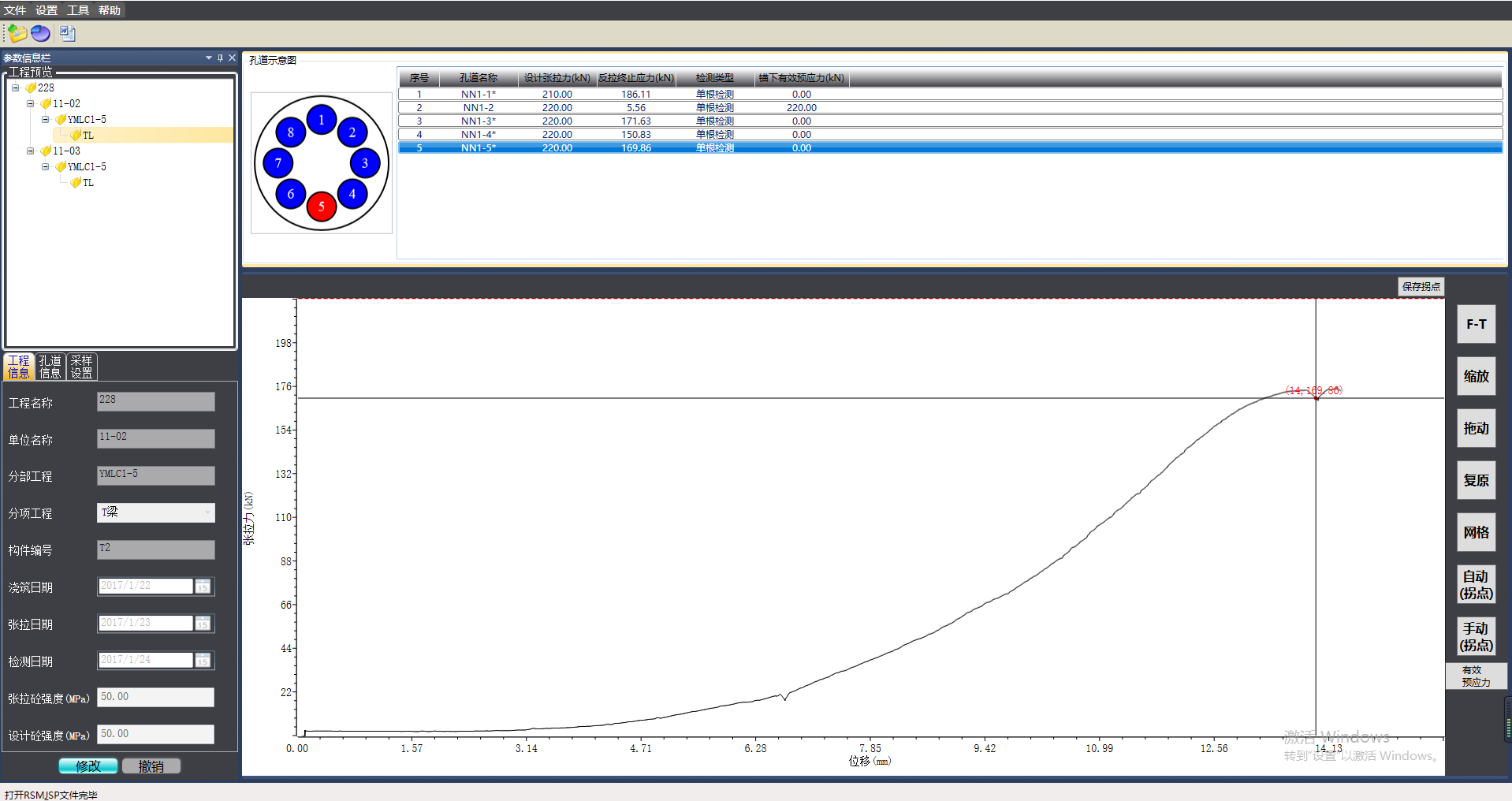

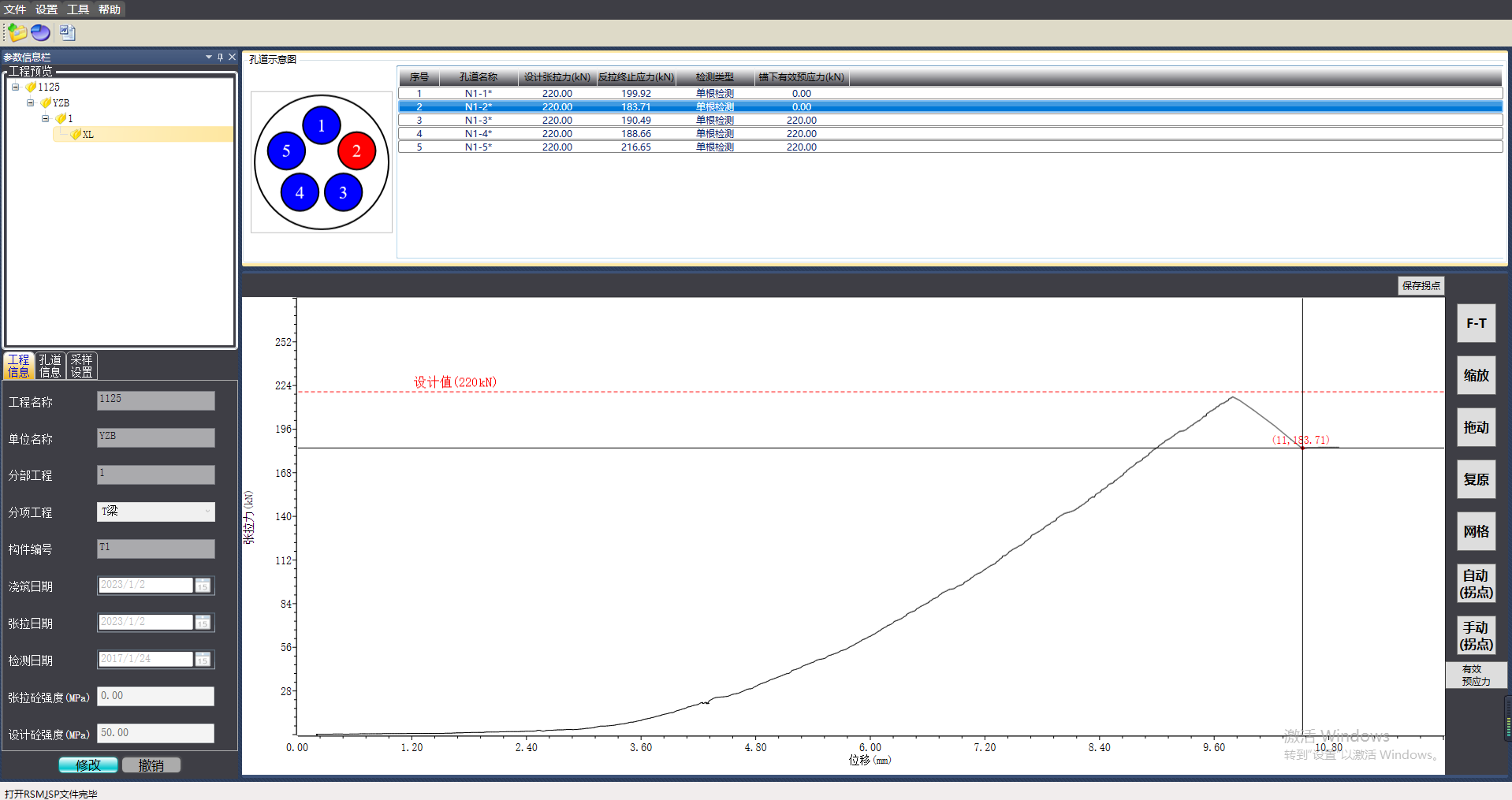

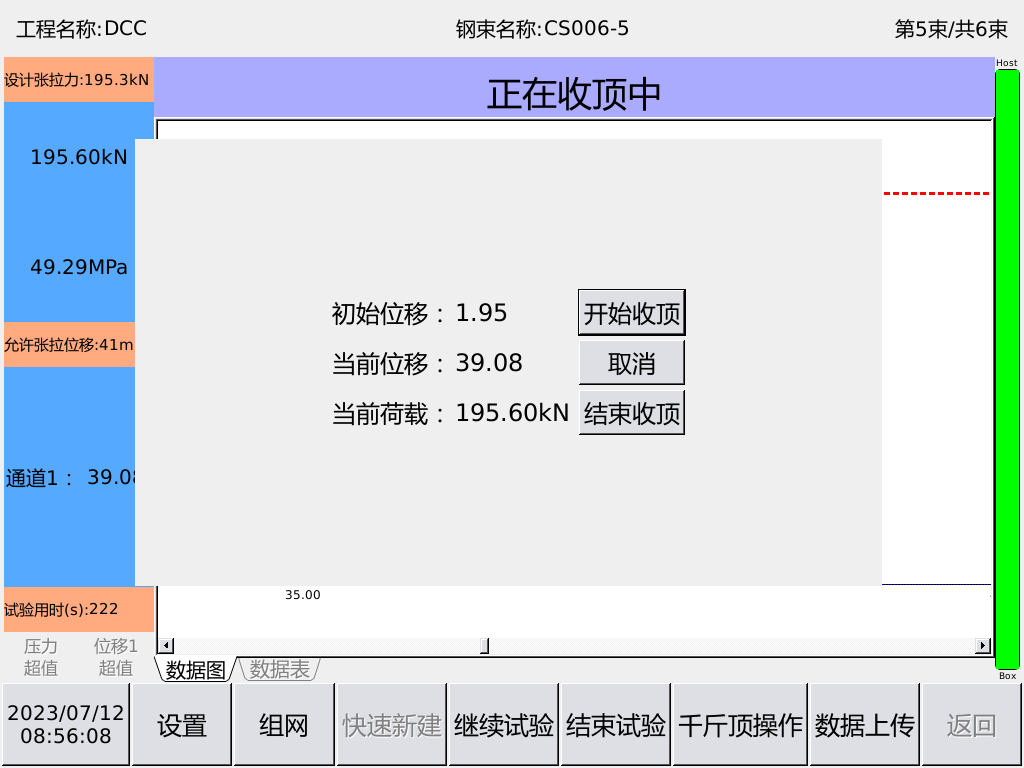

1. 采集软件高速数据采集保存,可达每秒10次; 2. 采集中压力位移实时大框显示,清晰直观; 3. 采集软件引导化操作,提示清晰,智能判断拐点; 4. 界面友好、操作简单; 5. 分析软件支持单索数据整孔生成报告,支持多种判断方式; 6. 分析软件可自动判断反拉终止应力,也可手动反拉终止应力,且可根据根据判定的反力终止应力计算出锚下有效预应力; 7. 增加F-t、s-t曲线,可对拐点判断进行验证; 8. 支持工程信息二次录入,并且可导出采集数据二次分析。

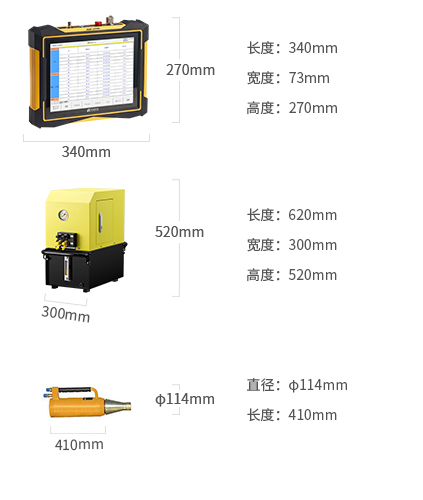

- 仪器规格重量
