高应变CASE法分析软件
文件大小：6.23M 更新时间：2024-01-25下载次数：16689
文件简介：
发布时间：2024.1.25
版本号：V1.7.240123
适用仪器型号：RSM-PDT系列基桩高应变检测仪
主要修改内容：
1.新增工程文件列表。
2.增加了批量输出完整性报告和承载力报告功能。
关于打桩监控报告功能说明：
1、数据预处理

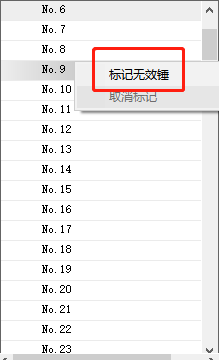

一般1个打桩监控的数据文件包含多个数据，在进行打桩监控分析和输出报告之前，需要对文件的工程信息、桩长、波速等公共参数进行确定或修改，另外快速浏览当前文件中各锤数据的波形曲线，对于误触发或异常的数据可以右键标记不参与打桩监控分析输出。
数据处理完成后，点击文件→保存为RPDX文件。

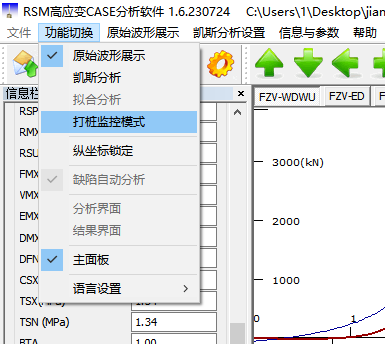

2、对于扩展名*.RPDX文件，可以在功能切换→打桩监控模式中进入打桩监控分析界面。

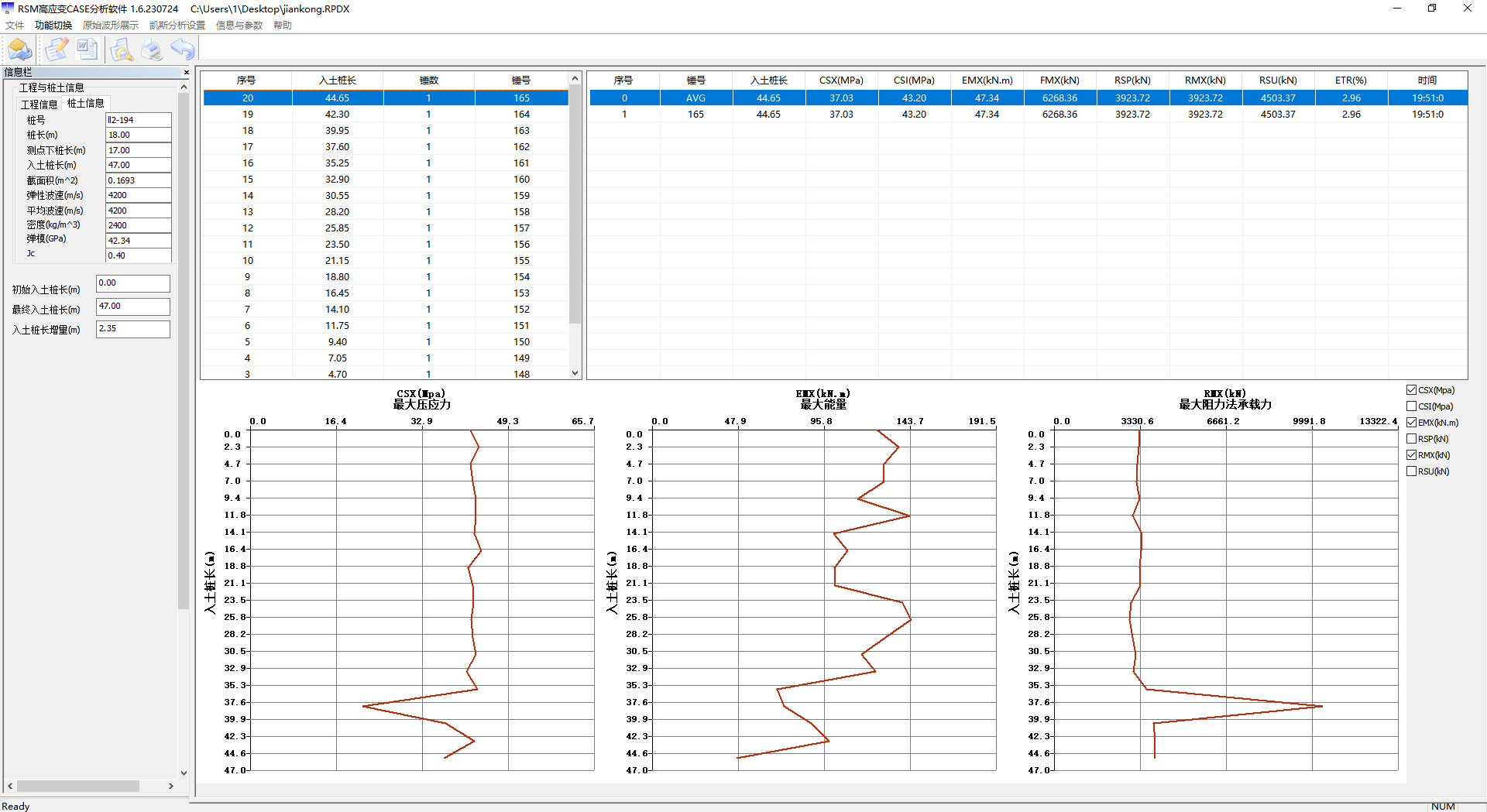

3、打桩监控分析界面。打桩监控报告输出时，需要设置初始入土桩长、最终入土桩长及入土桩长增量。输入后软件中会自动将打桩过程安装入土桩长增量分段，可在每段中输入该段入土桩长中敲击的总锤数，即完成了入土桩长的参数设置。软件中会根据当前设置来计算打桩过程中各参数随入土桩长的变化情况。

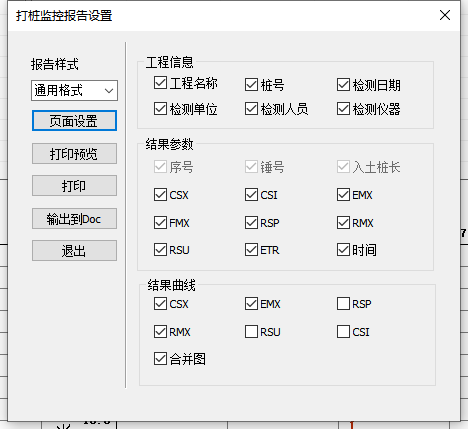

4、可在打印设置中选择报告输出的内容，设置界面如下图。
